一人でレベル出しする方法｜ローテーティングレーザー・受光器の使い方と選び方【2026年版】

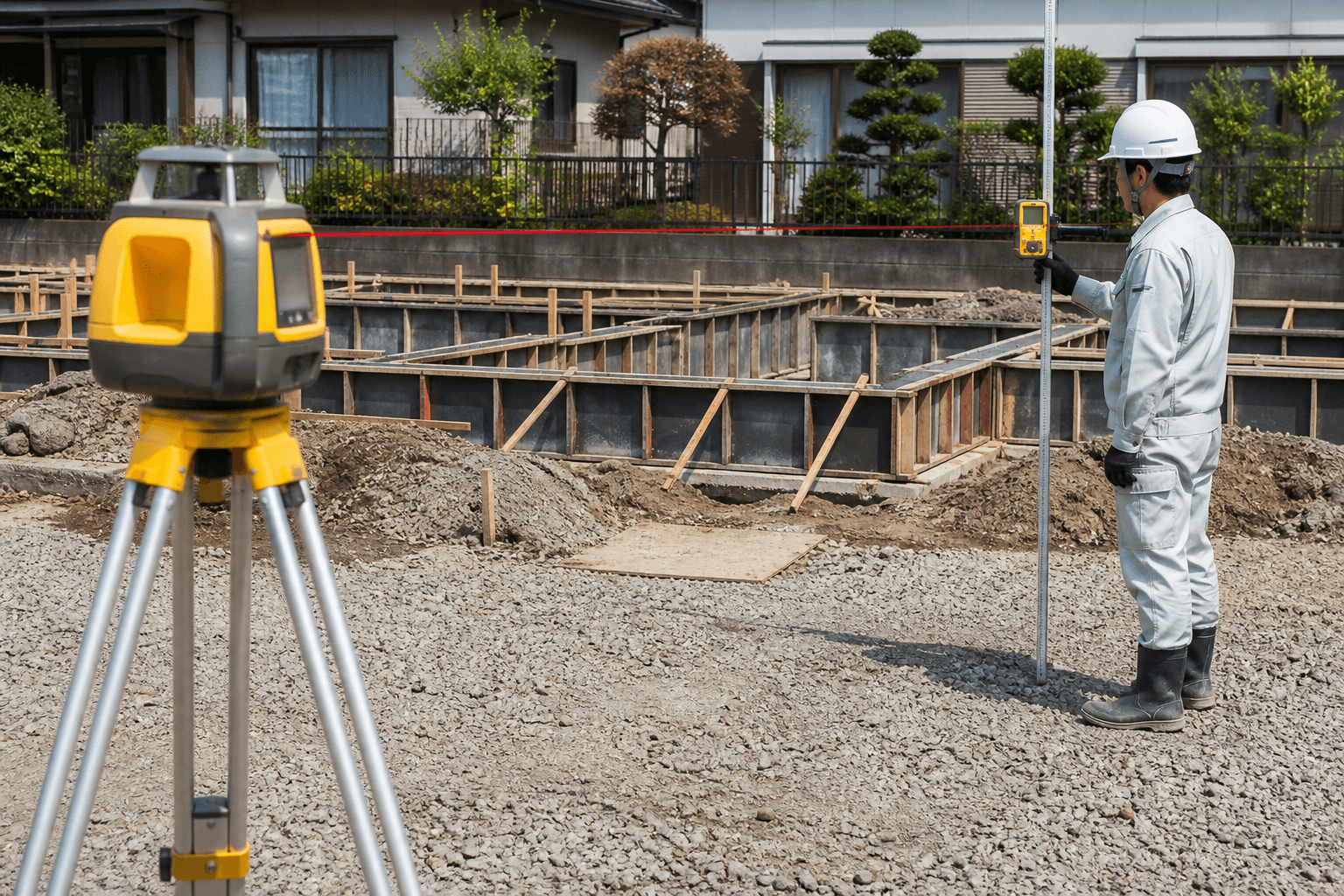

外構工事で砕石の高さを確認したい。基礎の天端や型枠を合わせたい。造成した地盤が設計高まで仕上がっているか、一人でレベル出ししたい。こうした場面で使いやすいのが、ローテーティングレーザーや自動整準レベルプレーナーです。
本体が水平なレーザー面を360度につくり、離れた場所ではスタッフに取り付けた受光器がレーザーの位置を知らせます。オートレベルのように、機械をのぞく人とスタッフを持つ人の二人を必ずしも配置せず、測る人が受光器を持って現場を回れます。
ただし、「自動整準だから置けば終わり」ではありません。基準点の決め方、三脚を置く場所、受光器の固定、据え替え後の再確認を誤ると、すべての測点が同じ方向へずれることがあります。この記事では、一人でレベル出しする具体的な手順を中心に、外構・基礎・造成・土間コンクリートでの使い方、受光器の違い、ローテーティングレーザーと墨出し器の選び分けまで解説します。
まず商品群を確認する
一人でレベル出しする方法を先にまとめると
一人でレベル出しする基本手順は、次のとおりです。
- 動かない基準点（BM）と目標高を確認する
- 固い地盤へ三脚を設置する
- ローテーティングレーザーを取り付け、電源を入れる
- 自動整準が完了するまで待つ
- 受光器をスタッフへ確実に固定する
- BMでレーザー面の高さを読み、器械高または基準との差を求める
- 各測点で受光器を合わせ、切土・盛土・型枠高さを確認する
- 作業途中と終了時にBMを再測定する
屋外では、回転するレーザー光を目で追うのではなく、受光器の矢印・ブザー・数値表示で高さを合わせます。測点が多く差分を素早く判断したい場合はデジタル受光器、価格と単純操作を優先する場合は標準受光器が向きます。
なぜローテーティングレーザーなら一人で高さを確認できるのか
ローテーティングレーザーは、回転するレーザーによって本体の周囲へ水平な基準面をつくります。受光器は、その見えない基準面に対して現在位置が高いか、低いか、中央かを知らせます。
オートレベルでは、望遠鏡をのぞく人と標尺を立てる人に役割を分けるのが基本です。一方、回転レーザーでは本体を据えた後、作業者自身がスタッフと受光器を持って測点を移動できます。
一人作業に向く理由は次の3点です。
- レーザー面が360度に広がり、本体を測点ごとに向け直さなくてよい
- 自動整準機能により、設置後の水平調整が短い
- 受光器が上下方向を音と表示で案内する
ただし、自動整準は本体の許容範囲内で働く機能です。三脚の沈下や本体の移動を自動的に帳消しにするものではありません。衝撃検知やハイアラートがある機種でも、異常後はBMを再確認してください。
代表的な一人測定セットを先に比較する
手順の詳細に入る前に、測点の多さ・測定範囲・デジタル受光器の必要性で候補を絞りやすい3構成を紹介します。本体だけでなく、受光器・ホルダー・三脚まで含めた一人測定システムとして見てください。

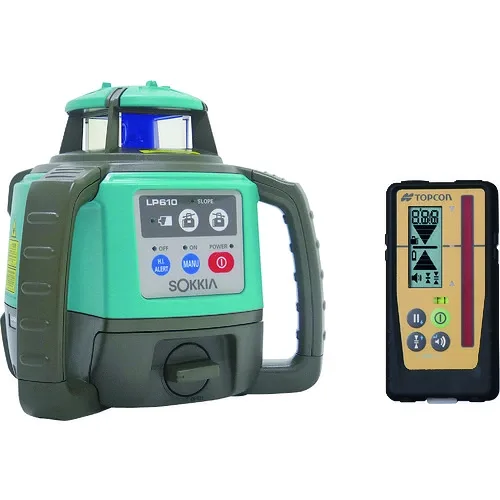

SOKKIA LP610 LS-100Dデジタル受光器セット
- 向く現場：
- 基礎天端・造成・土間・外構で、差分を数値確認しながら一人で高さ出ししたい現場
- 特徴：
- 直径800m、水平精度±1.5mm/30m、1軸勾配設定、IP66。LS-100Dで基準との差を数値表示しやすい。
購入前確認：高価でも測点数が多いか、数値差分表示が必要か、三脚・スタッフを含む構成か確認。
商品ページを見る →

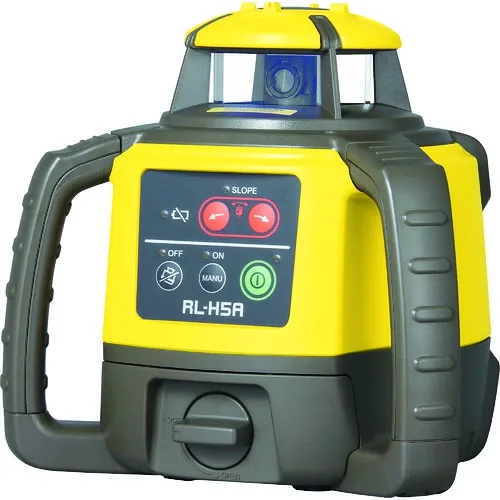

TOPCON RL-H5A ローテーティングレーザー
- 向く現場：
- 戸建て基礎から大規模造成・圃場均平まで、広範囲で高さを管理する現場
- 特徴：
- 水平精度±1.5mm/30m、測定範囲直径800m、1軸勾配設定、IP66。受光器の選択肢がある。
購入前確認：LS-100D等の受光器・ホルダー・三脚がセットか、本体電源方式を確認。
商品ページを見る →

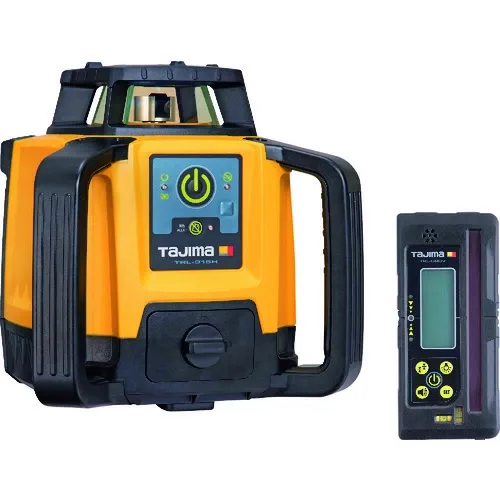

タジマ TRL-315HD デジタル受光器セット
- 向く現場：
- 測点が多く、基準との差を数値で素早く判断したい外構・土木現場
- 特徴：
- 最大直径600m、IP66。デジタル受光器でセンターとの差分を読み取りやすい。
購入前確認：標準受光器版との価格差、数値表示範囲、予備受光器の互換性を確認。

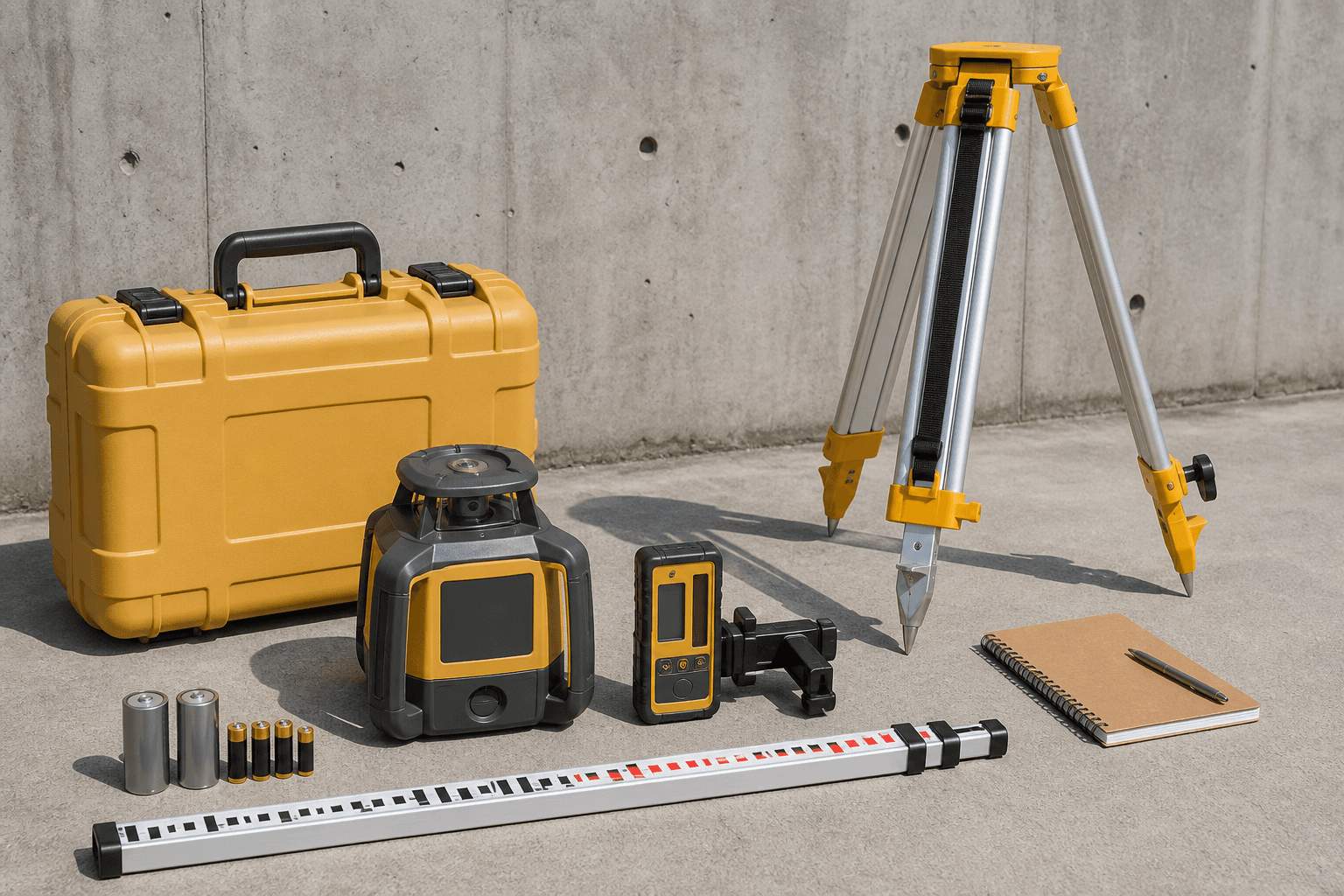

商品ページを見る →一人でレベル出しするために必要な道具5点
1. 自動整準式のローテーティングレーザー
広範囲の水平出しが目的なら、H（水平）タイプが基本です。鉛直や壁面方向も使うならHVタイプを検討します。
2. 受光器
屋外では必須に近い道具です。標準受光器は矢印とブザー、デジタル受光器は基準との差を数値で表示できる機種があります。
3. 受光器ホルダー／クランプ
受光器をスタッフへ固定します。締め付けが甘いと、移動中に位置がずれ、同じ測点でも結果が変わります。
4. スタッフ・標尺
受光器の高さを読み取るために使います。先端の摩耗、目盛の単位、伸縮部の固定を確認します。
5. 適合する三脚
5/8インチでも、平面タイプと球面タイプがあります。本体の適合を確認し、脚を十分に開いて固い地盤へ固定します。
一人でレベル出しする手順
手順1：BMと目標高を決める
BM（ベンチマーク）は、現場で高さの基準にする動かない点です。既存構造物の印、基準杭、設計図で指定された高さなどを使用します。BMが曖昧なまま測定を始めると、機械が高精度でも施工高は合いません。BMの位置、基準値、目標高、単位を最初に記録してください。
手順2：三脚を固い場所へ据える
三脚は、測りたい範囲の中央付近で、重機動線・掘削端・盛土・軟弱地盤を避けます。脚の先端を確実に固定し、クランプを締めます。測定範囲が広くても、精度だけを考えれば本体から極端に遠い測点を減らす配置が有利です。
手順3：本体を取り付けて自動整準を待つ
電源を入れると、自動整準範囲内で本体が水平をつくります。回転開始やランプ表示など、機種ごとの整準完了サインを確認してから測定します。急いで整準中に読み始めると、その後の全測点が同じだけずれる可能性があります。
手順4：受光器をスタッフへ固定する
受光器のセンター指標線が読みやすい高さになるようホルダーで固定します。受光器がスタッフ上で滑らないことを確認します。

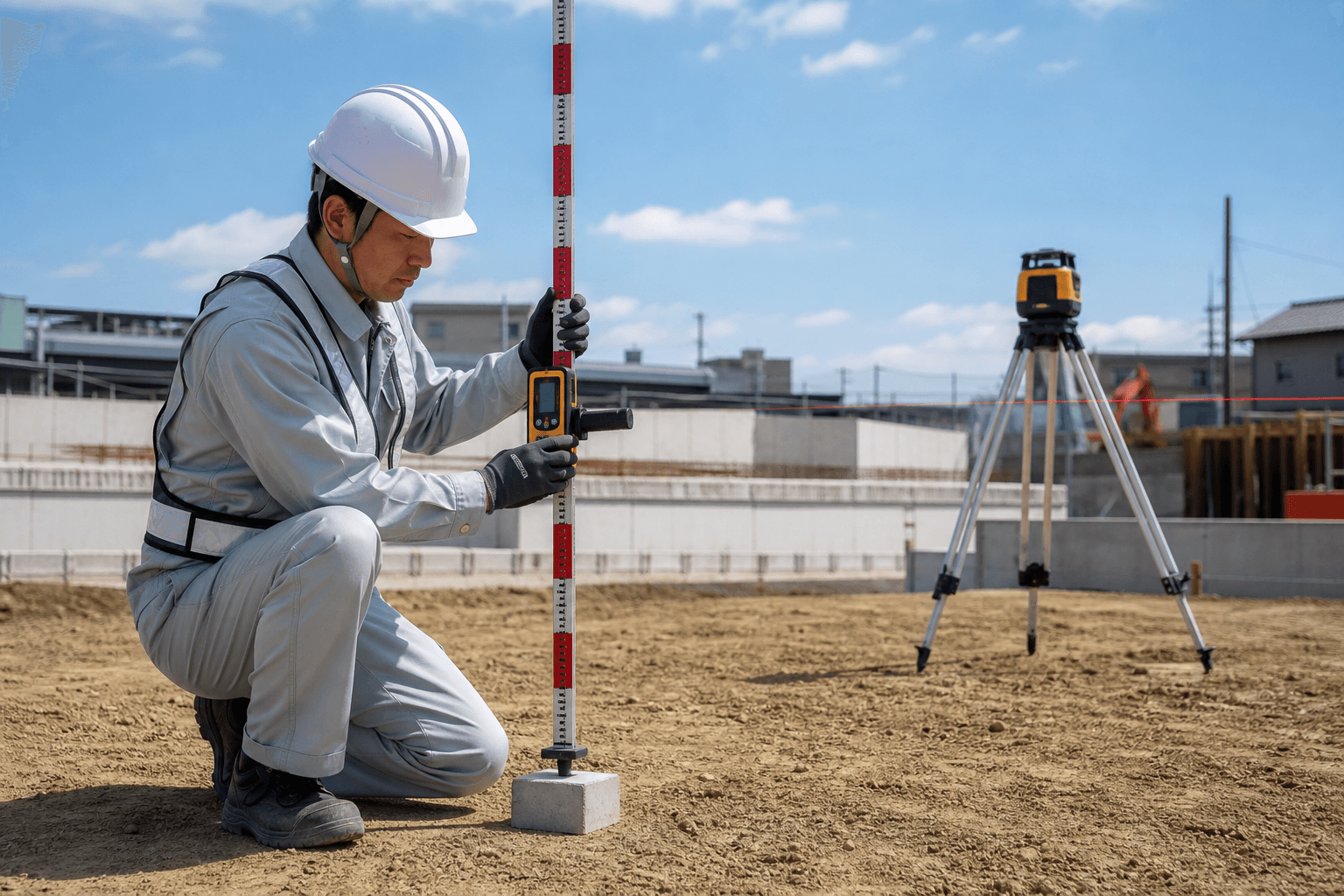

手順5：BMでレーザー面の高さを求める
BMへスタッフを垂直に立て、受光器を上下させます。中央を示す連続音やセンター表示になった位置で目盛を読みます。デジタル受光器では、センターから何mm高い・低いかを数値で確認でき、受光器を細かく動かす回数を減らしやすくなります。
手順6：目標高のスタッフ読みに換算する
BMでの読みと目標面の高低差から、各測点で合わせるスタッフ読みを求めます。計算例は次の強調ボックスを参照してください。
手順7：各測点を確認して印を残す
受光器の表示に従い、切土・盛土量、型枠天端、砕石高さ、土間仕上がり高などを確認します。測点番号、時刻、読み値、担当者を簡単に記録すると、後で施工ミスを追いやすくなります。

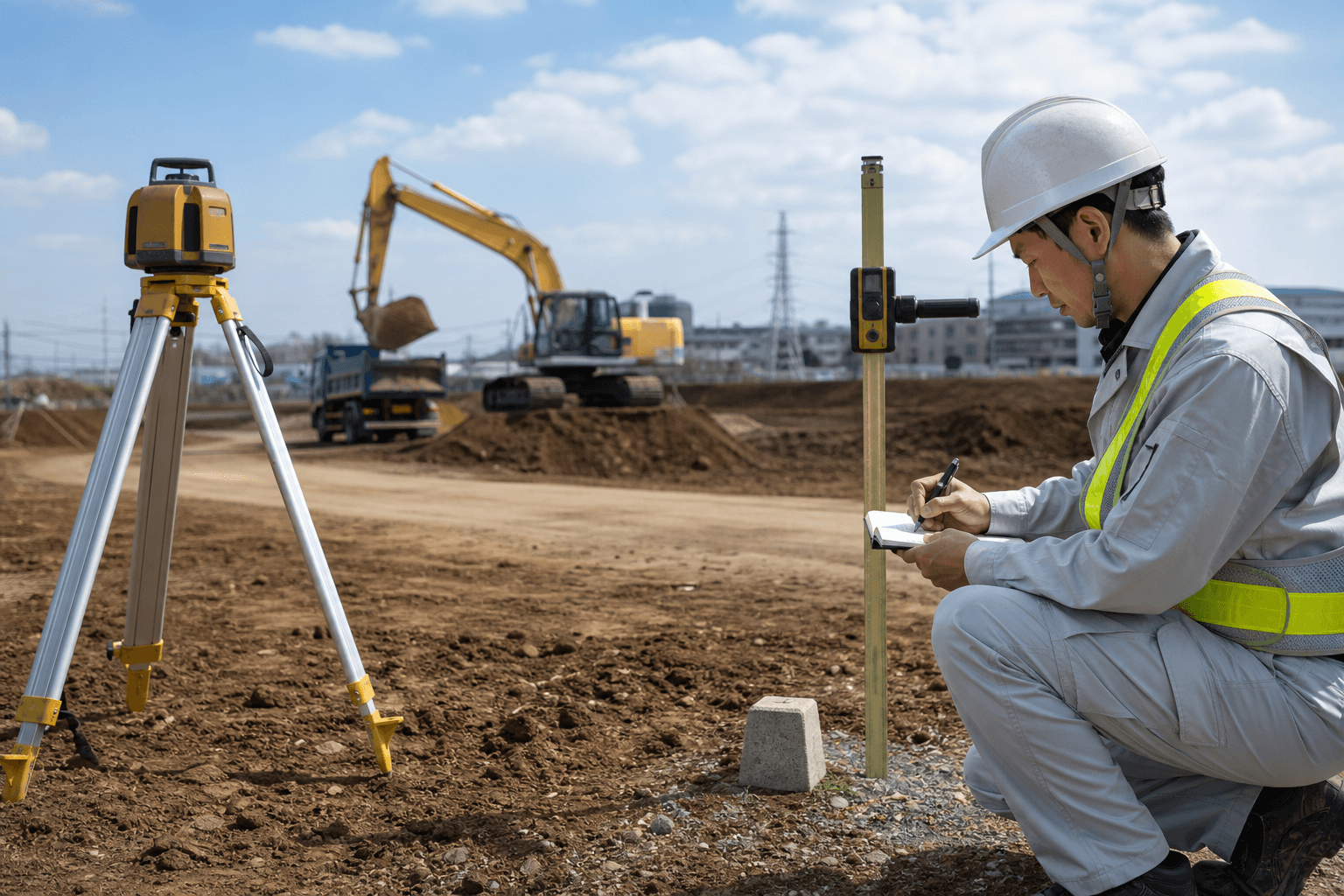

手順8：途中と終了時にBMへ戻る
重機振動、強風、接触、三脚の沈下があった場合は、BMを再測定します。測定終了時にもBMへ戻り、開始時と同じ値か確認してください。
標準受光器セットとデジタル受光器セットは、同じ本体でも作業速度と記録のしやすさが変わります。測点の多さで選び分けてください。

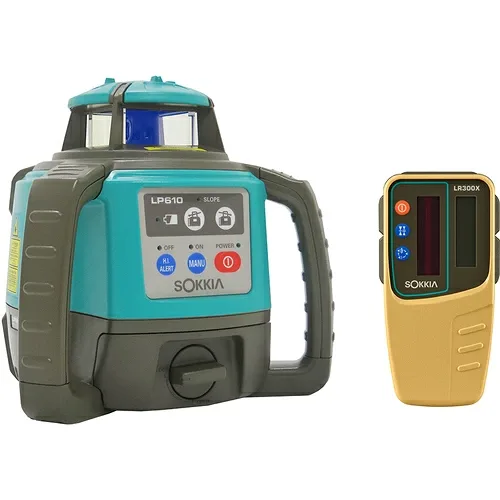

SOKKIA LP610 LR300受光器セット
- 向く現場：
- 広い外構・造成・基礎工事で、矢印とブザー中心のシンプルな高さ出しを行う現場
- 特徴：
- 本体性能はLP610共通。標準受光器で導入費と操作の分かりやすさを重視しやすい。
購入前確認：数値差分表示が不要か、受光器を複数台運用するか、セット内容を確認。
商品ページを見る →
タジマ TRL-315H スタンダード受光器セット
- 向く現場：
- 外構・基礎・造成でシンプルなブザー・矢印受光を重視する現場
- 特徴：
- 最大直径600m、IP66。標準受光器で操作を簡潔にまとめやすい。
購入前確認：差分数値が必要ならデジタル受光器版と比較。校正・始業前点検の運用も確認。
商品ページを見る →

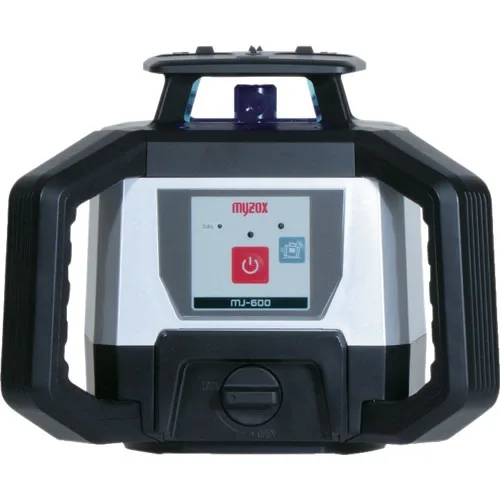

MYZOX MJ-600S デジタル受光器D-RE2セット
- 向く現場：
- 造成・基礎天端・広範囲の水平出しで、受光位置を数値管理したい現場
- 特徴：
- 測定範囲直径600m。デジタル受光器を使い、基準との差を判断しやすい構成。
購入前確認：デジタル表示の必要性、三脚・ロッドクランプの付属、現場の最大距離を確認。
商品ページを見る →手順を確認したら候補機種を絞り込む
外構・基礎・造成・土間での使い方

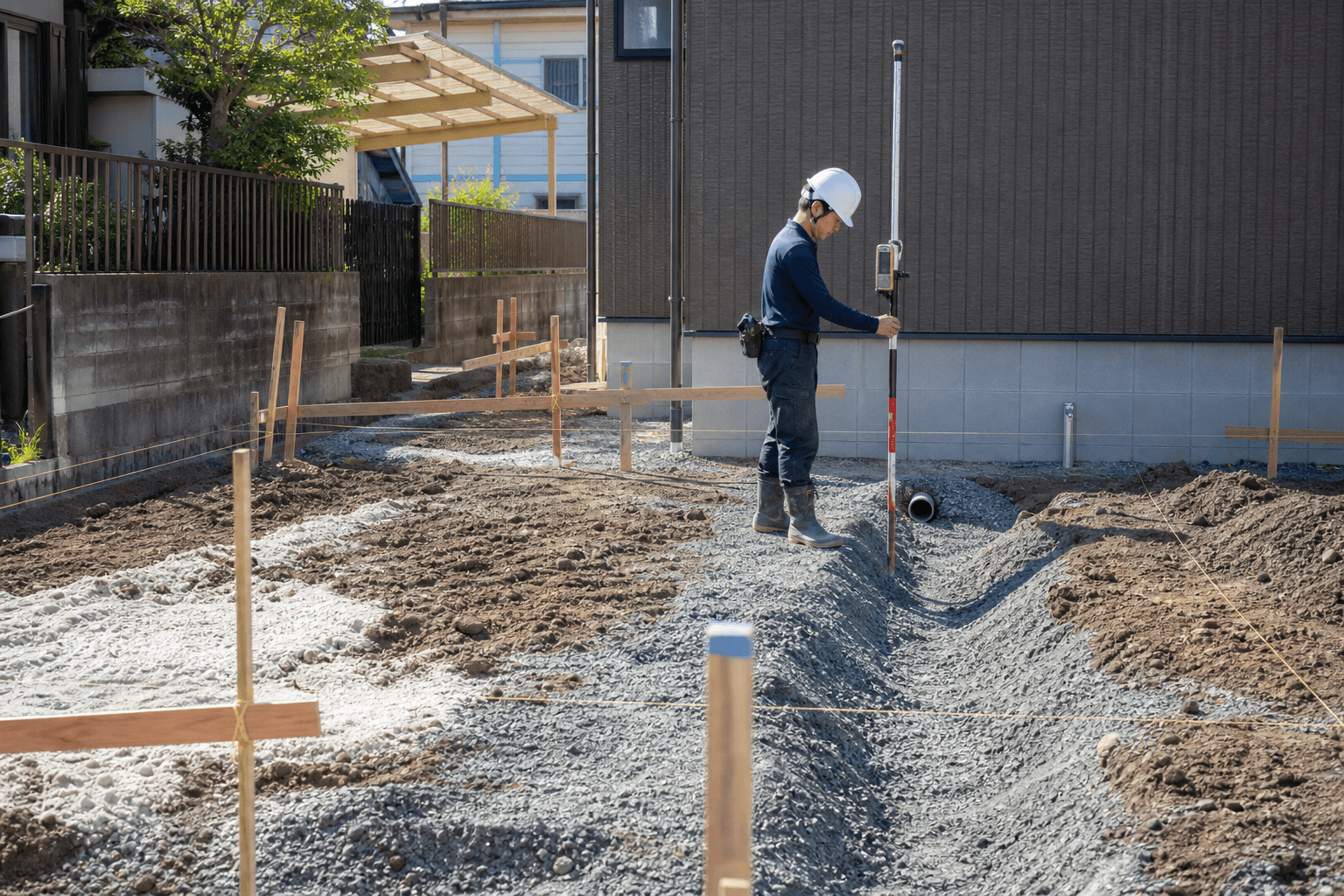

外構工事
駐車場、アプローチ、ブロック基礎、カーポート基礎などの高さ管理に使えます。複数点の高さを一人で確認しやすいため、少人数の外構業者と相性がよい用途です。
基礎・型枠・天端
基礎の根切り底、砕石、捨てコン、型枠、天端の高さを同じ基準から確認します。精度が必要な工程ほど、測定開始前後のBMチェックを省かないことが重要です。
造成・整地
広い敷地の切土・盛土や地盤高さの確認では、測定範囲の広い機種が使いやすくなります。受光器を2台用意すると、別の作業者や重機側と同時に確認しやすくなります。
土間コンクリート
砕石、型枠、仕上がりレベル、排水方向を確認します。水平機だけでは「設計した勾配を自動計算」するわけではありません。勾配設定機能の有無と、現場で必要な勾配範囲を確認してください。
MYZOX MJ-600 受光器MJ-RE3×2台セット
- 向く現場：
- 2人が別地点で同時に高さ確認する外構・造成・基礎現場
- 特徴：
- 受光器2台を活かして、複数測点や別作業班の同時進行をしやすい。
購入前確認：一人作業が中心か複数人同時作業か、デジタル数値表示の要否を確認。
商品ページを見る →

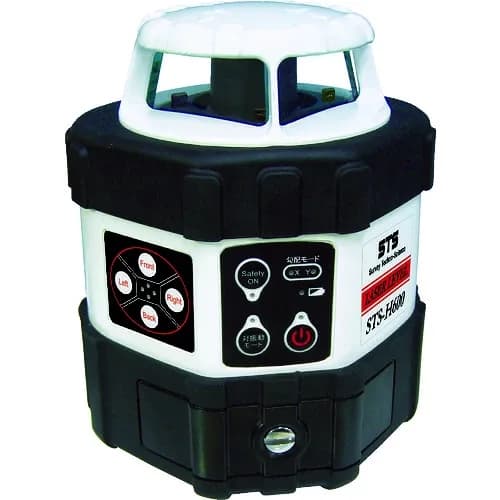

STS STS-H600 三脚付
- 向く現場：
- 重機や作業振動がある建設現場、広範囲の水平出し
- 特徴：
- 直径約600m、高精度±0.38mm/10m、±5°自動整準。対振動モードと照射遮断機能を備える。
購入前確認：振動環境でも基準点の再確認は必要。受光器・リモコン・三脚の付属を確認。
商品ページを見る →

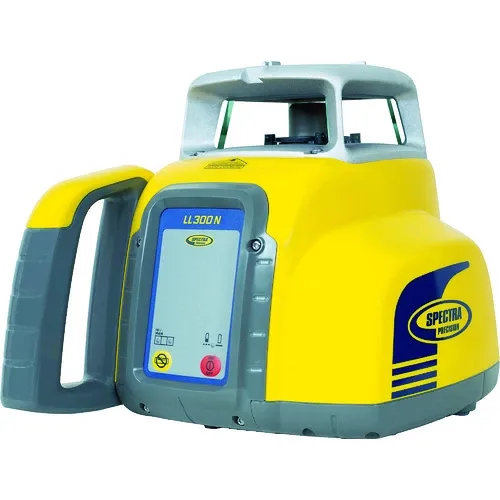

Nikon-Trimble Spectra Precision LL300N
- 向く現場：
- 基礎・型枠・小規模造成・小規模マシンコントロール
- 特徴：
- 測定範囲直径500m、IP66、1m落下を想定した堅牢設計。HL450は位置をミリ単位表示。
購入前確認：標準受光器の種類、勾配設定に別売リモコンが必要か、電源構成を確認。

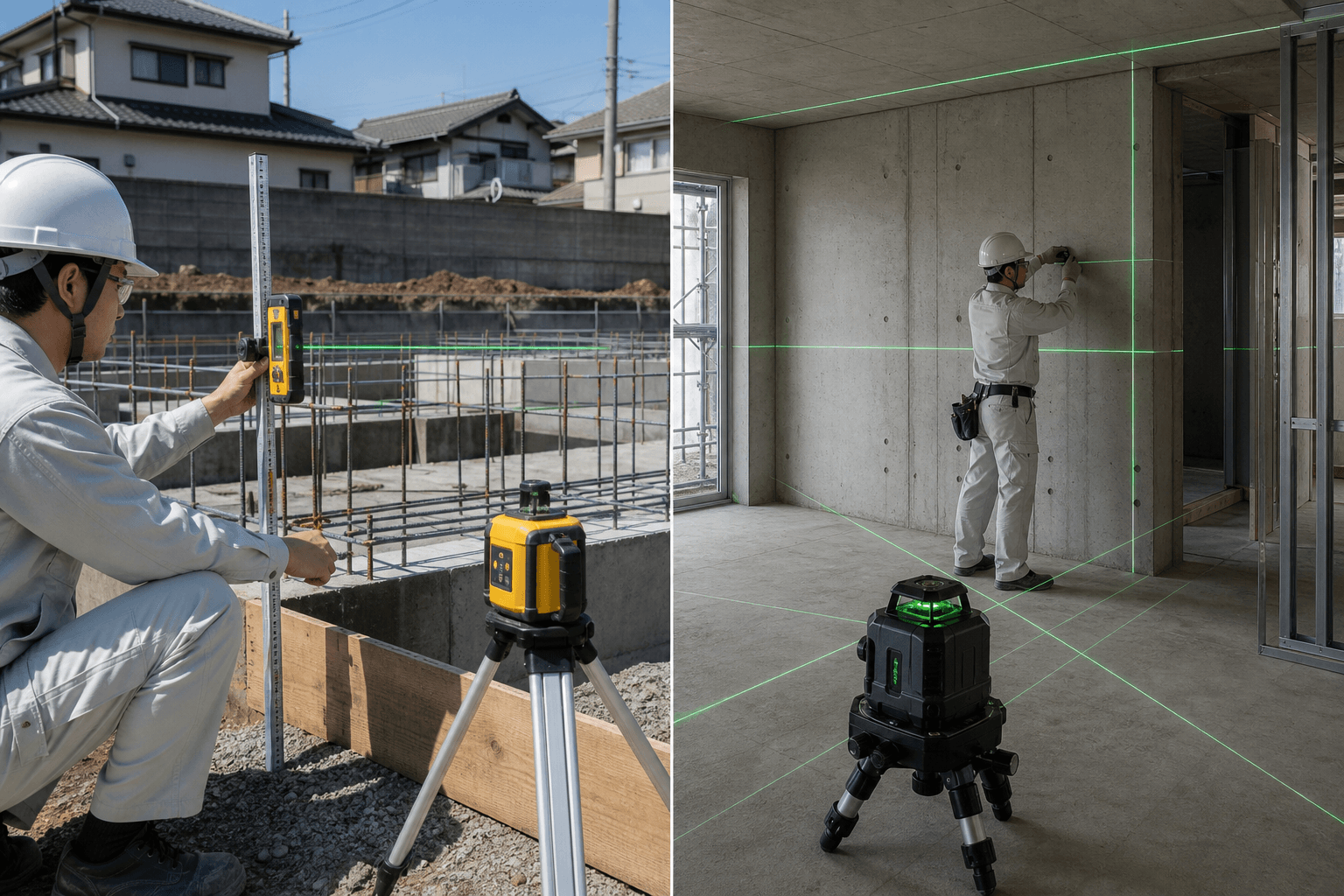

商品ページを見る →回転レーザーとレーザー墨出し器の違い
| 比較項目 | ローテーティングレーザー | フルライン・レーザー墨出し器 |
|---|---|---|
| 得意な用途 | 屋外・広範囲の高さ管理 | 室内の水平線・垂直線・通り |
| 屋外使用 | 受光器を使って長距離対応 | 受光器対応でも距離・用途を確認 |
| 一人での高さ測定 | 非常に向く | 短距離・見える範囲向け |
| 水平面 | 360度の基準面 | 壁や床へ見えるライン |
| 鉛直 | HV機のみ | 縦ライン・地墨に強い |
| 主な商品例 | LP610、RL-H5A、TRL-315H | G-440SR、Xline-E |
外構・造成・基礎の高さ確認が主目的なら回転レーザー、内装・設備で線を見ながら施工するなら墨出し器が基本です。

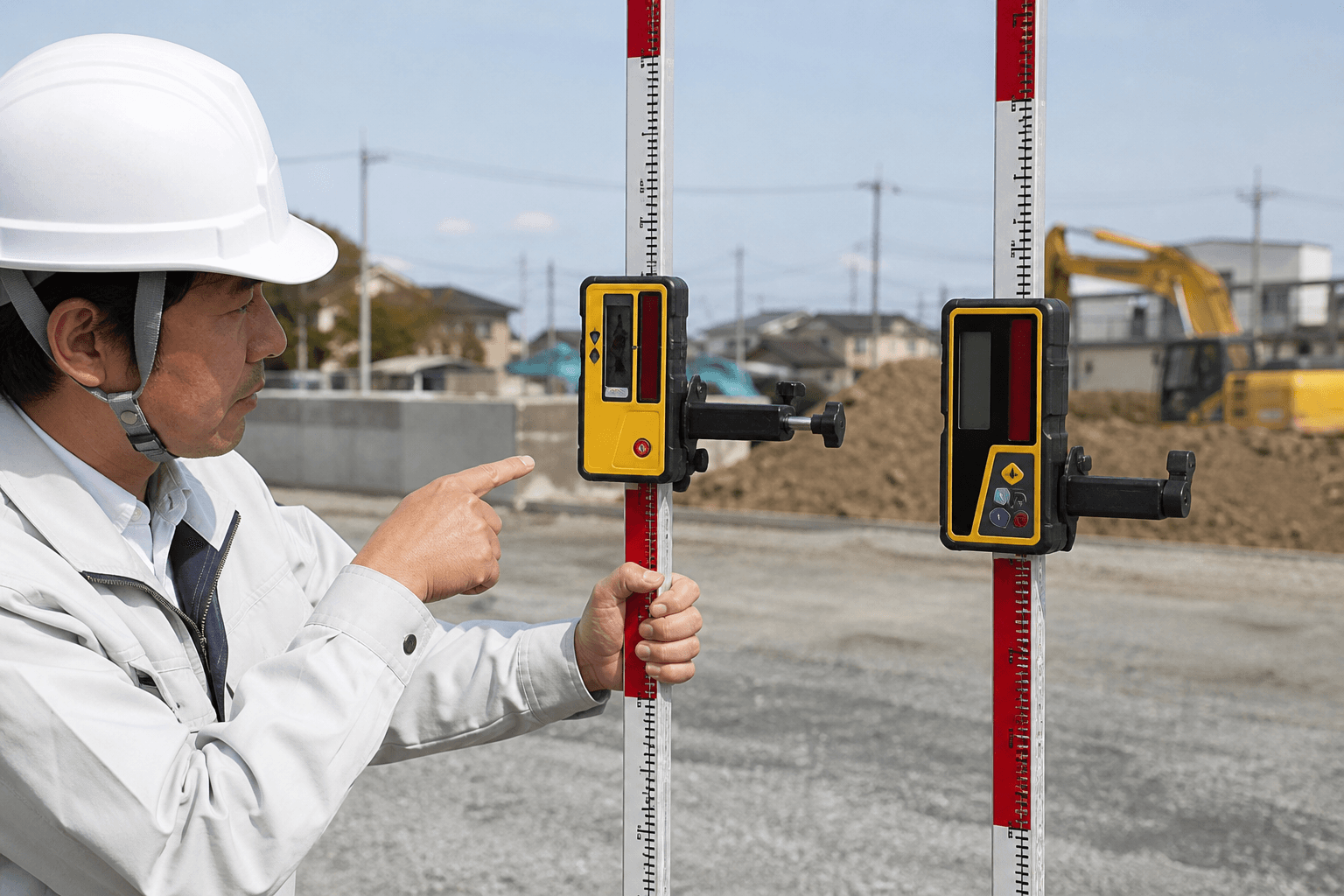

標準受光器とデジタル受光器の違い
| 項目 | 標準受光器 | デジタル受光器 |
|---|---|---|
| 表示 | 上下矢印・センター・ブザー | 矢印・ブザー＋差分数値 |
| 向く現場 | 測点が少ない、操作を単純化 | 測点が多い、差分を記録したい |
| メリット | 費用を抑えやすい | 受光器を動かす時間を短縮しやすい |
| 商品例 | LP610 LR300、TRL-315H | LP610 LS-100D、MJ-600S、TRL-315HD |
デジタル受光器は本体精度を高くする道具ではなく、レーザー面との差を読み取りやすくする道具です。作業点数、記録方法、担当者の習熟度で判断します。
比較後に一覧で候補を見直す
HとHV、赤と緑、自動整準の選び方
Hタイプ
水平出しに特化します。外構・基礎・造成で高さだけを管理するなら、機能と費用のバランスを取りやすい選択です。
HVタイプ
水平に加えて鉛直出しができます。建築・設備・内装で、壁面方向、通り、鉛直基準も扱うなら向きます。
赤色と緑色
緑は人の目に見えやすい傾向がありますが、屋外の長距離測定では受光器を使います。屋外用途では、色だけでなく受光範囲、防塵防水、精度、受光器表示を優先してください。
自動整準
設置時間を短縮しますが、許容角度を超えた設置、三脚沈下、接触後の基準ずれは防げません。ハイアラート、衝突検知、対振動モードも比較項目です。

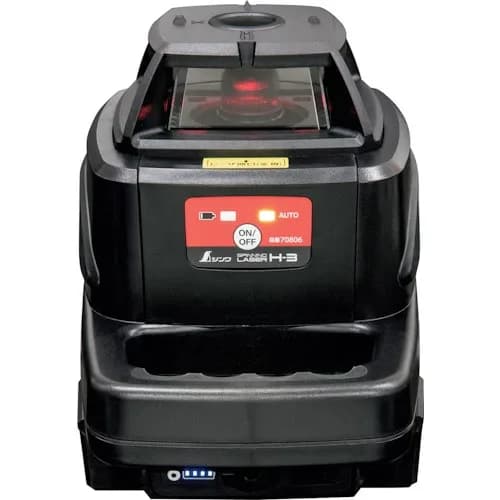

シンワ スピニングレーザー H-3 レッド 70806
- 向く現場：
- 屋外の水平出しを受光器中心で行い、価格と基本機能を重視する現場
- 特徴：
- 水平出し専用。受光器付で屋外使用に対応し、本体・受光器はIP66。
購入前確認：鉛直出しが必要ならHV-3、見えるラインを重視するならグリーンと比較。
商品ページを見る →

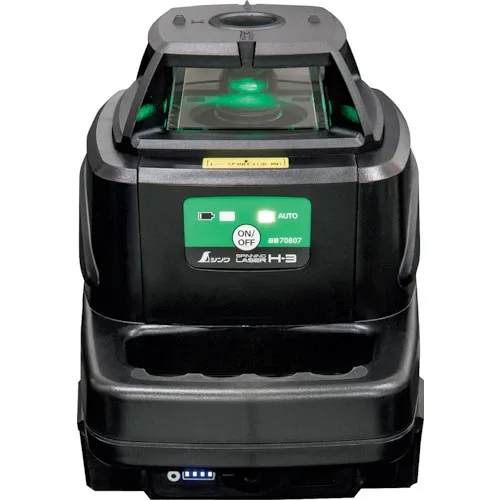

シンワ スピニングレーザー H-3 グリーン 70807
- 向く現場：
- 屋内外をまたぎ、目視しやすさと受光器運用の両方を重視する現場
- 特徴：
- 水平出し専用のグリーンモデル。屋外では受光器、屋内では視認性を活かしやすい。
購入前確認：屋外長距離は色より受光器性能が重要。必要用途に対する費用差を確認。
商品ページを見る →

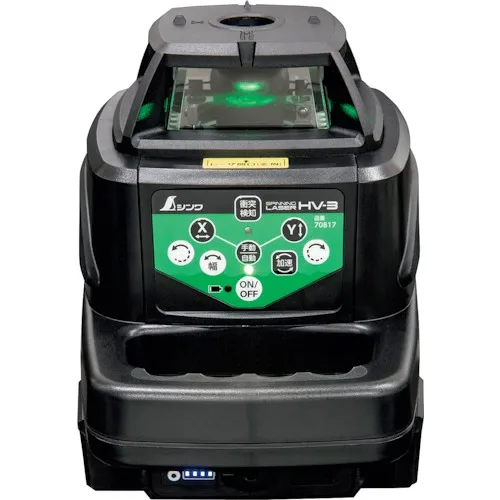

シンワ スピニングレーザー HV-3 グリーン 70817
- 向く現場：
- 水平出しに加え、鉛直・通り・壁面方向の基準も必要な建築・設備現場
- 特徴：
- 水平・鉛直に対応。IP66、衝突検知、スキャン・ポイントモード、X/Y軸±5°手動傾斜。
購入前確認：高さ出しだけならH-3で十分か、縦置き・鉛直機能を使う工程があるか確認。
商品ページを見る →

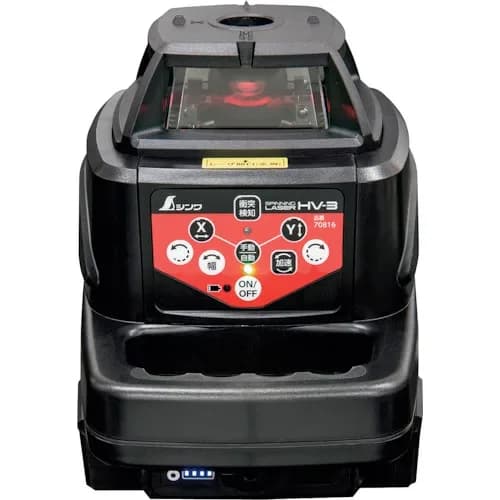

シンワ スピニングレーザー HV-3 レッド 70816
- 向く現場：
- 水平・鉛直機能を必要としつつ、受光器中心でコストを抑えたい現場
- 特徴：
- HV-3の赤色モデル。水平・鉛直・スキャン・ポイント照射を使い分けやすい。
購入前確認：グリーンとの価格差、屋内目視頻度、受光器を使う距離を確認。
商品ページを見る →

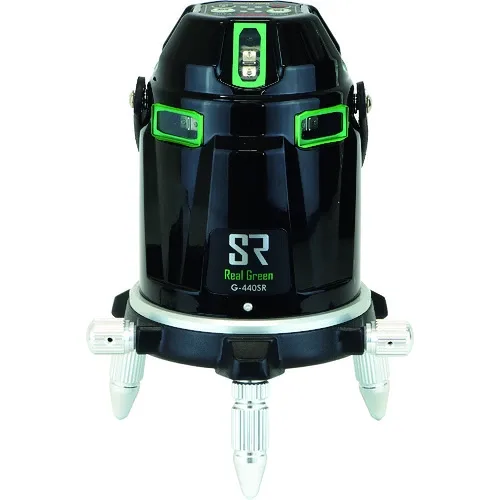

MYZOX G-440SR リアルグリーン墨出器 受光器・三脚セット
- 向く現場：
- 室内の水平・垂直ライン、設備・内装・短距離の屋外作業
- 特徴：
- ローテーティングレーザーではなくラインを見て施工する用途の比較候補。
購入前確認：広い造成・基礎の高さ出しが主目的なら回転レーザーを優先。
商品ページを見る →

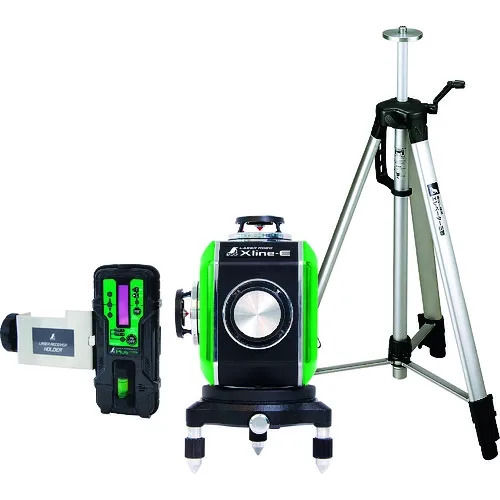

シンワ Xline-E グリーン 受光器・三脚セット 71620
- 向く現場：
- 内装・設備・天井・地墨クロスなど、見える線で施工したい現場
- 特徴：
- フルラインと地墨クロス。屋外の広範囲高さ管理より、室内の線出しに向く。
購入前確認：水平面を広範囲で一人測定するなら回転レーザーとの差を理解して選ぶ。
商品ページを見る →用途別のおすすめ構成
外構・基礎で測点が多い
- LP610＋LS-100D
- RL-H5A＋デジタル受光器
- TRL-315HD
差分数値を見ながら、複数点を短時間で回りたい構成です。
広い造成現場
- LP610
- RL-H5A
- MJ-600受光器2台セット
測定範囲と複数受光器の運用を重視します。
振動がある現場
- STS-H600
対振動機能があっても、始業時・振動後・終了時のBM確認は必要です。
小規模基礎・型枠
- LL300N
- シンワH-3
- TRL-315H
必要距離と精度を満たすなら、過剰な機能を避けて導入できます。
水平と鉛直を1台で扱う
- シンワHV-3
屋外高さ管理だけでなく、鉛直・ポイント・スキャンを使う工程がある場合に比較します。
室内の見える線が中心
- MYZOX G-440SR
- シンワXline-E
回転レーザーではなく、フルライン墨出し器の方が施工イメージに合います。
主要商品の比較
| 機種 | 測定範囲 | 精度・特徴 | 受光器 | 向く用途 |
|---|---|---|---|---|
 SOKKIA LP610SOKKIA LP610 LS-100Dデジタル受光器セット | 直径800m | ±1.5mm/30m、1軸勾配、IP66 | LS-100D / LR300系 | 基礎・造成・外構 |
 TOPCON RL-H5ATOPCON RL-H5A ローテーティングレーザー | 直径800m | ±1.5mm/30m、1軸勾配、IP66 | 選択式 | 広範囲・造成 |
 MYZOX MJ-600MYZOX MJ-600S デジタル受光器D-RE2セット | 直径600m | 自動整準、造成・基礎天端向け | デジタル／2台セット | 複数測点 |
 STS-H600STS STS-H600 三脚付 | 直径約600m | ±0.38mm/10m、対振動 | 付属 | 振動がある現場 |
 タジマ TRL-315H/HDタジマ TRL-315H スタンダード受光器セット | 最大直径600m | IP66、標準／デジタル | 選択 | 外構・土木 |
 Nikon LL300NNikon-Trimble Spectra Precision LL300N | 直径500m | ±2.2mm/30m、IP66、堅牢 | HL450 | 小規模建設 |
 シンワ H-3シンワ スピニングレーザー H-3 レッド 70806 | 仕様確認 | 水平、赤／緑、IP66 | 付属 | 水平出し |
 シンワ HV-3シンワ スピニングレーザー HV-3 グリーン 70817 | 仕様確認 | 水平・鉛直、手動傾斜 | 付属 | 建築・設備 |
※測定範囲・精度はメーカー公開情報と商品ページの確認時点の目安です。公式HTMLで十分確認できなかった機種は「仕様確認」と記載しています。発注前に最新仕様を再確認してください。
購入時に本体以外で確認したいもの
一人測定システムは、本体だけでは完成しません。追加受光器、ホルダー、適合三脚、スタッフの有無をセット表で確認してください。
三脚
本体の取付方式が平面か球面か、ねじが5/8インチか確認します。
受光器ホルダー
受光器とホルダーは型式適合を確認します。ホルダーなしの商品は、受光器単体でスタッフに固定できません。
追加受光器
複数作業者が同時に高さ確認する現場では、追加受光器が本体買い替えより効率改善につながる場合があります。
スタッフ
記事掲載商品にはスタッフが含まれていないため、既存品を使うのか別途購入するのか確認が必要です。

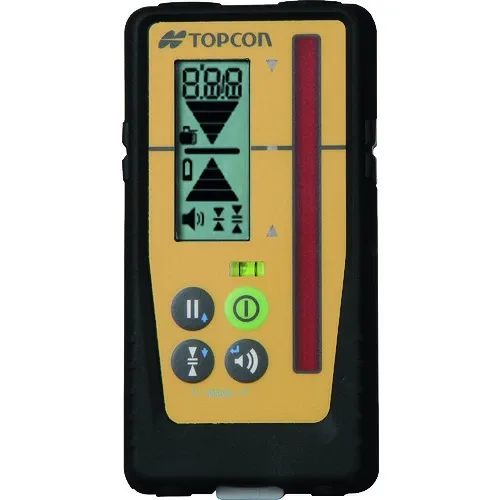

TOPCON デジタル受光器 LS-100D
- 向く現場：
- 受光位置と基準との差を数値で確認したい反復測定
- 特徴：
- 差分をデジタル表示し、受光器を上下させる時間を短縮しやすい。
購入前確認：本体との互換性、ホルダーの付属、表示方向を確認。
商品ページを見る →
TOPCON 受光器 LS-80X
- 向く現場：
- 矢印・ブザー中心でシンプルに高さを合わせたい作業
- 特徴：
- ローテーティングレーザーの受光位置確認に使う標準的なアクセサリー。
購入前確認：対応本体、必要な検出精度、ホルダー型式を確認。
商品ページを見る →

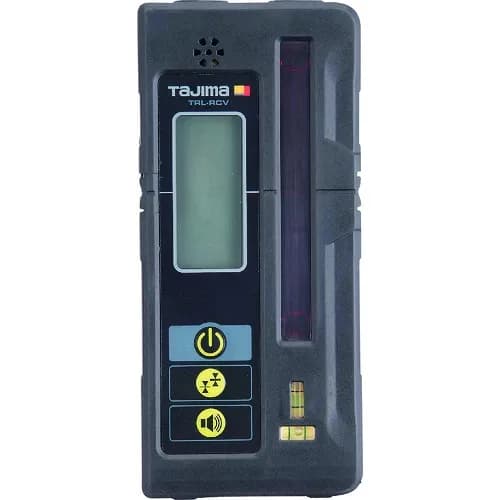

タジマ TRL用受光器 スタンダード TRL-RCV
- 向く現場：
- TRLシリーズで受光器を追加し、複数人・複数測点を同時進行する現場
- 特徴：
- 予備・追加受光器として、作業停止リスクや待ち時間を減らしやすい。
購入前確認：対応機種、クランプ、電池、受光精度切替を確認。
商品ページを見る →
STS 測量用三脚 STS-YL 平面5/8インチ
- 向く現場：
- 5/8インチ平面取付のレーザー本体を安定設置する現場
- 特徴：
- 本体の性能を活かすには、安定した三脚設置が前提。
購入前確認：本体のねじ規格・平面/球面、全高、脚の固定状態を確認。
商品ページを見る →
TOPCON・タジマ アルミ三脚 球面タイプ STD-OD
- 向く現場：
- 球面タイプ対応のローテーティングレーザー・オートレベル
- 特徴：
- 据付時の調整性と安定性を確保する付属機器。
購入前確認：平面/球面の適合、取付ねじ、持ち運び頻度を確認。
商品ページを見る →

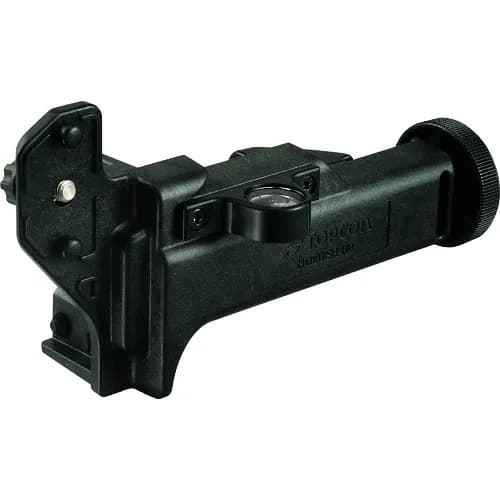

TOPCON 受光器ホルダー110型
- 向く現場：
- 受光器をスタッフへ確実に固定する測定
- 特徴：
- 受光器の滑り・位置ずれを防ぎ、反復測定の精度を保つ。
購入前確認：受光器型式との適合、クランプの締付状態を確認。
商品ページを見る →よくある失敗と防ぎ方
自動整準中に測り始める
整準完了表示を確認してからBMを測ります。
三脚を盛土へ置く
固い地盤へ移すか、沈下しない措置を行います。
重機が近くを通っても測り続ける
振動・接触後はBMを再測定します。
受光器がスタッフ上で滑る
クランプを締め、測定途中にも位置を点検します。
本体だけ購入する
三脚、受光器、ホルダー、スタッフ、電池、ケースの有無をセット表で確認します。
赤と緑だけで決める
屋外では受光器を使うため、測定範囲・精度・防塵防水・受光器表示を先に比較します。
法人購買チェックリスト
- 主用途は外構・基礎・造成・内装のどれか
- 必要な最大測定範囲
- 許容できる水平精度
- 水平だけか、鉛直も必要か
- 勾配設定が必要か
- 標準受光器かデジタル受光器か
- 受光器は何台必要か
- 三脚・ホルダー・スタッフが揃うか
- 平面三脚／球面三脚の適合
- 防塵防水・耐衝撃・対振動
- 電池方式と予備電池
- 始業前点検・校正・保管ルール
FAQ
Q. オートレベルとローテーティングレーザーはどちらが一人作業向きですか？
A. 一般に、一人で複数測点を回る用途は受光器式のローテーティングレーザーが向きます。オートレベルは望遠鏡で標尺を読むため、二人作業が基本になりやすい機器です。要求精度と業務区分に合わせて選んでください。
Q. 屋外では赤と緑のどちらがよいですか？
A. 屋外の明るい環境では受光器を使うため、色だけで決める必要はありません。屋内でも目視するなら緑、受光器中心で費用を抑えるなら赤も候補です。
Q. デジタル受光器は必要ですか？
A. 測点が多い、差分を記録する、経験の浅い担当者も使う場合に有効です。センターだけを合わせる単純作業なら標準受光器でも対応できます。
Q. 勾配を出せますか？
A. LP610やRL-H5Aなど、1軸勾配設定に対応する機種があります。水平専用機もあるため、必要勾配と設定範囲を確認してください。
Q. 本体を移動して続きを測れますか？
A. 移動後は同じレーザー面ではなくなります。必ずBMを使って新しい器械高を設定し直します。
Q. レーザー墨出し器でも外構の高さ出しはできますか？
A. 短距離・受光器対応なら使える場面もありますが、広範囲の高さ管理はローテーティングレーザーの方が用途に合いやすいです。
まとめ
一人でレベル出しを行うために重要なのは、高価な本体を選ぶことだけではありません。
- 動かないBMを決める
- 三脚を安定させる
- 自動整準完了を待つ
- 受光器を確実に固定する
- 途中と最後にBMへ戻る
- 本体・受光器・ホルダー・スタッフ・三脚を一式で揃える
この基本を守ったうえで、測定範囲、精度、勾配、H/HV、標準／デジタル受光器を比較すれば、現場に合った機種を選びやすくなります。
関連商品をまとめて確認する
関連記事
※商品仕様・在庫・価格は変動します。導入前に各商品ページとメーカー公開情報で最新情報をご確認ください。本記事は施工管理の一般的な考え方を整理したものです。公共測量、成果提出、法令・契約で精度や方法が定められた業務では、仕様書・監督員・有資格者の指示に従ってください。
